Tres de la mañana. Un rack a medio energizar, una linterna en la boca y un técnico intentando meter a ciegas la clavija del UPS nuevo en el fondo del gabinete. No entra. Empuja más fuerte. Sigue sin entrar. Ahí, en la oscuridad, es donde arranca la mayoría de los desastres eléctricos que vemos en campo: no en el software, sino en un conector mal entendido.
Instalar un UPS parece un trámite —lo sacas de la caja, lo montas, lo conectas—. Pero al saltar de los enchufes de oficina a los conectores industriales, un error de interpretación en la nomenclatura NEMA (National Electrical Manufacturers Association) es la causa número uno de retrasos, devoluciones y equipo quemado. La buena noticia: el código es lógico y se aprende en cinco minutos. Vamos a leerlo.
La matriz NEMA: cómo leer el código
Todo conector NEMA se nombra con la misma fórmula: familia – amperaje + tipo. Así, 5-15R o L6-30P. Cada parte dice algo concreto:
- La familia (primer número) define el voltaje y los conductores. La familia 5 es 125 V (fase, neutro y tierra); la familia 6 es 250 V (dos fases y tierra, sin neutro).
- El amperaje (segundo número) es la corriente máxima: 15, 20, 30, 50 A…
- El tipo (letra final): P de plug (macho) y R de receptacle (hembra, el tomacorriente).
La L antepuesta —como en L6-30P— indica locking: conector circular con seguro de giro. Todo lo demás se lee igual.

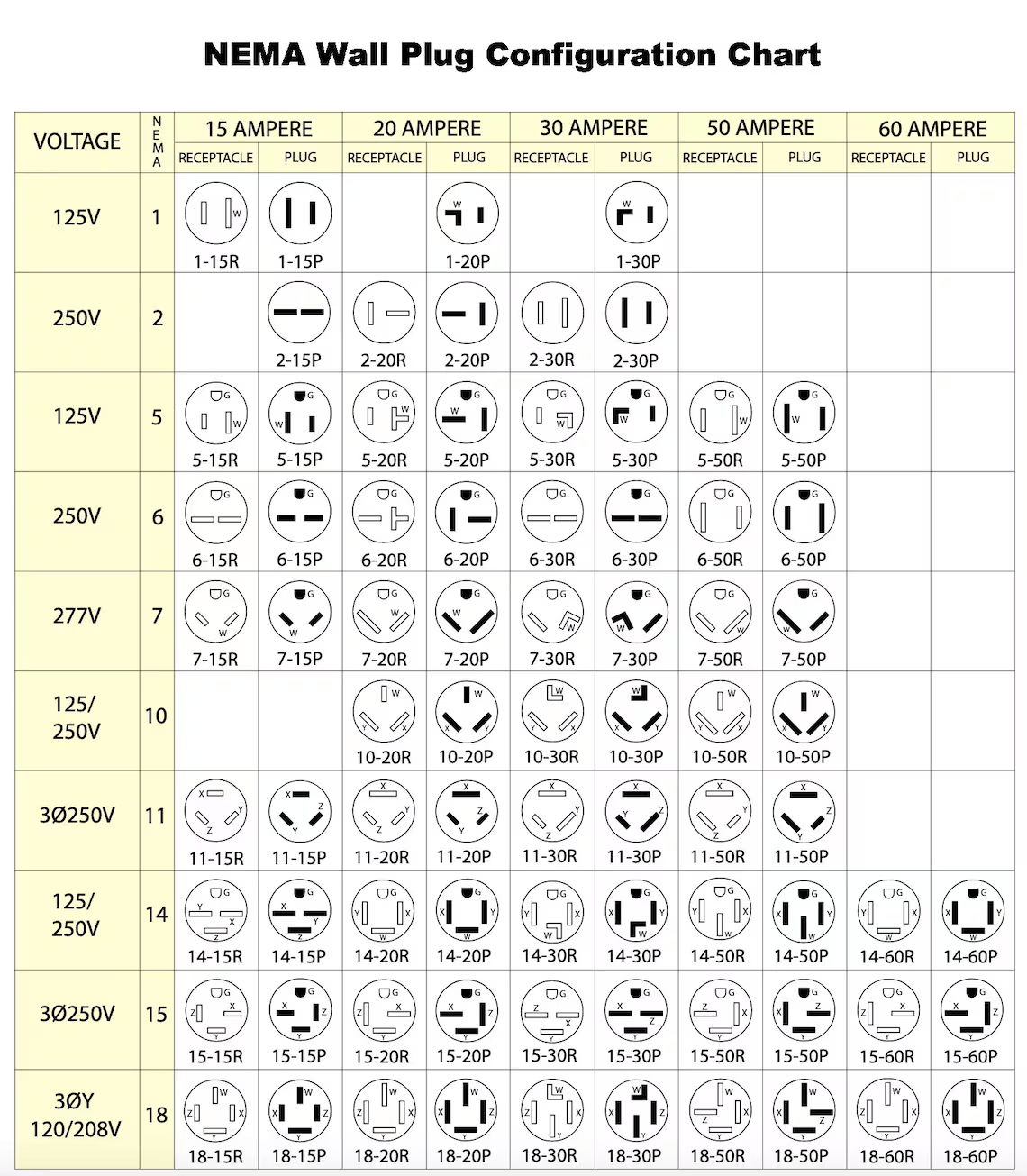

Matriz de configuraciones de hoja recta. La serie L con seguro de giro sigue la misma nomenclatura de familia, amperaje y tipo. (Un apunte para evitar confusiones: NEMA también clasifica gabinetes con "tipos" 4X, 12, etc.; eso es otra cosa y lo cubrimos en nuestro conversor NEMA ↔ IP. Aquí hablamos de conectores.)
Memoriza la fórmula y la mitad de los errores desaparecen antes de hacer el pedido.
El error más caro: confundir un 5-30 con un 6-30
Un NEMA 5-30 y un 6-30 pueden verse casi idénticos en tamaño. No lo son: el primero entrega 125 V y el segundo 250 V. Conectar un UPS diseñado para 125 V a una línea de familia 6 puede freír su electrónica de entrada en un instante —y no es un daño que la garantía suela cubrir, porque el origen es de instalación—. Es, con diferencia, el tropiezo más costoso que nos toca ver, y no somos los únicos a quienes les ha pasado alguna vez. La familia (el primer dígito) manda sobre la apariencia. Siempre.
El caos de las tomas circulares "L" (locking)
En racks de alta densidad no usamos conectores de hoja recta para cargas críticas: un tirón accidental del cable apagaría un servidor. Por eso entran los twist-lock —circulares, con seguro de giro, identificados con la L—. Resuelven el problema del tirón, pero traen tres dolores de cabeza recurrentes.
L5-30P y L6-30P comparten diámetro exterior; su geometría de patas y su voltaje no. La pata de tierra es la guía de alineación.
Fuerza bruta contra geometría. Una L5-30 (125 V) y una L6-30 (250 V) tienen el mismo diámetro exterior, pero las muescas de sus patas varían por milímetros, a propósito, por seguridad. Alinear a ciegas una clavija L5 en una toma L6 en el fondo oscuro del rack solo dobla las patas de cobre y arruina un cable caro.
La pata de tierra es tu guía. A diferencia de una clavija recta, los conectores L tienen una pata de tierra con una muesca o gancho en la punta. Localízala visualmente primero y alinéala con el tomacorriente; si no, el enchufe simplemente no entra por más que empujes.
El bloqueo fantasma. El twist-lock exige dos pasos: insertar y girar un cuarto de vuelta a la derecha. Mucha gente omite el giro. Al quedar flojo, el área de contacto eléctrico cae, sube la resistencia, se acumula calor bajo carga y termina derritiendo el plástico o provocando micro-cortes. Si no sentiste el "clic" del seguro, no está conectado.
El peligro invisible de los adaptadores hechizos
Escena clásica de proyecto rezagado: el UPS nuevo de 3000 VA llega con clavija industrial L5-30P, pero en la pared solo hay tomas de oficina 5-15R. La salida improvisada es armar un adaptador… o peor, cortar el cable y ponerle una clavija genérica.
Por qué es una pésima idea: un UPS con entrada de 30 A está pensado para absorber esa corriente y cargar sus baterías mientras alimenta la carga. Si lo cuelgas de un circuito de 15 A con un adaptador, el interruptor termomagnético del edificio se disparará una y otra vez por sobrecarga —o, peor, recalentará el cableado dentro de la pared, donde nadie lo ve—. El adaptador no crea amperaje; solo mueve el punto de falla a un lugar más caro. Si vas a dimensionar baterías y consumo con cabeza, nuestra calculadora de autonomía para UPS te da el punto de partida. Y si quieres ver dónde encaja este conector en el cuadro completo, el UPS es apenas un eslabón de la cadena eléctrica que sostiene tu uptime.
Reglas de oro antes de tu próximo pedido
- Verifica los extremos (P vs. R). La energía sale de una R (hembra) y entra a una P (macho). Nunca pidas un cable con clavija macho en ambos extremos.
- No te fíes del tamaño. Un conector de 20 A (L5-20) es físicamente más chico que uno de 30 A (L5-30): no son intercambiables sin cambiar también el receptáculo de la pared.
- Lee la etiqueta grabada. Antes de energizar por primera vez, compara el grabado NEMA del plástico contra la ficha técnica del tomacorriente y la placa del UPS. Número por letra.
La pregunta que vale la pena hacerse
Antes de dar corriente, una sola: ¿el grabado del enchufe coincide, dígito por letra, con lo que dice la placa del UPS y con la toma que tienes en la pared? No es burocracia. Es el minuto de inspección visual que separa un despliegue limpio de una ventana de mantenimiento perdida y un UPS de reemplazo comprado a las prisas. En infraestructura crítica, el conector correcto rara vez es noticia; el equivocado siempre lo es.
